板式蒸发器是在蒸发市场使用比较多的一种设备，它的导热效率是非常高的，那么板式蒸发器分程计算方法是什么?工作原理是什么呢?今天凯尼尔就给朋友们详细的介绍下这些问题。

板式蒸发器分程计算方法

板式蒸发器的特点?

板式蒸发器是因其具有热传导效率高、维修方便、易于扩容等优势，广泛应用于蒸发市场。

板式蒸发器主要由组成为：板式预热器、板式换热器、板式冷凝器以及物料泵、分离器、除雾器、蒸汽洗涤塔、管道等等组成，是由于整套设备中的换热器为板式换热器的蒸发设备，这类蒸发器用于蒸发工艺中，是通过板片为主要的传热元件。

板式蒸发器工作原理是通过间壁的换热，实现待蒸发物料温度上升至相应压力下的泡点以上，产生持续的沸腾，并在气液分离器内分离成高浓度液体和纯净的饱和水蒸气以达到浓缩目的。

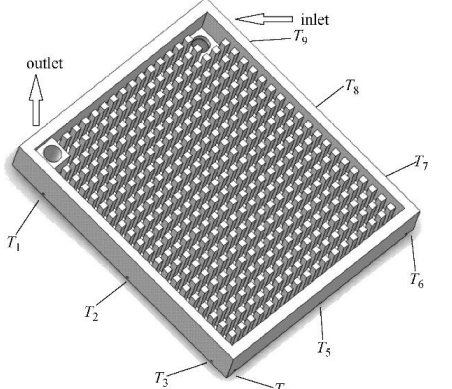

板式蒸发器物料和蒸汽通道由相同的板片通过密封垫片或焊接的形式交替组合而成，组装形式有可拆式、半焊式和全焊式。

可拆式板式蒸发器具有总传热效率高、综合造价低、节省贵重金属消耗、相对占地面积小、操作维护方便、蒸发面积可调等优势。

板式蒸发器传热系数高、使料液易达到旺盛湍流状态，是管式蒸发器传热系数的2~3倍，板式蒸发器不易堵塞，料液在换热面形成扰动流，冲刷换热器表面，能够延缓结垢周期。

板式蒸发器结构紧凑、体积小，在同样蒸发量的情况下，板式蒸发器所占用的空间仅为管式蒸发器的三分之一到四分之一，高度仅为管式蒸发器的十分之一，且检修时非常方便，仅仅需要松开板式换热器的螺杆即可，板式换热器扩容也比较方便，能够适应多种环境，客服空间局限的场合。

板式蒸发器分程计算方法及其工作原理

板式蒸发器是由低温的冷凝液体通过与外界的空气进行加热和蒸发，然后通过加热室提供液体蒸发所需要的热量来加快液体的沸腾并汽化，加热室中所产生的蒸汽带有大量液体小液珠，这些液体小液珠会借自身凝聚力或除沫器等的作用得以与蒸汽分离。通常除沫器是安装在蒸发室的顶部。

蒸发器的主要有加热室和分离室两大部分，蒸发器的主要结构尺寸包括加热室和分离室的直径、高度、加热管的规格、长度以及在花板上的排列方式和连接管的尺寸。这些尺寸的确定都是取决于工艺计算结果，这些主要是传热面积。

板式蒸发器分程计算方法

那么板式蒸发器分程计算方法是什么呢?

一、先确定工艺流程。

二、求初始各效蒸发水量。

1)初始沸点定为15摄氏度。

2)各效加热蒸汽和料液沸点间的传热温差为20摄氏度左右。

3)确定最后一效的二次蒸汽压强，一般为10KPa，并求出相对应的温度。

4)退出其它各效和生蒸汽温度及其压强。

5)设计换热器位置，加热蒸汽来源。

6)列方程组求各效蒸发水量作为初始值。

蒸发器设计计算方法是什么

制冷量+压缩机电机功率/200~250=冷凝器换热面。

例如：(3SS1-1500压缩机)CT=40℃：CE=-25℃压缩机制冷量=12527W+压缩机电机功率11250W=23777/230=风冷凝器换热面积103m2。

水冷凝器换热面积与风冷凝器比例=概算1比18(103/18)=6m2。

蒸发器的面积根据压缩机制冷量(蒸发温度℃×Δt相对湿度的修正系数查表)。

通过以上的内容，我们已经了解了板式蒸发器分程计算方法是什么了，这样在做板式蒸发器分程计算的时候，就知道该怎么做了，具体的可以咨询凯尼尔。
