板式换热器是一种能够提供热量的设备，它在很多的领域发挥着重要的作用，那么青岛板式换热器构造是怎样的?板式换热器工作原理是什么呢?今天凯尼尔就给大家详细的介绍下。

青岛板式换热器特点以及工作原理

1、特点

①高效节能：板式换热器的整体工作效率非常高，比一般管壳式的效率高出3倍之多。

②结构紧凑：板式换热器的结构由板片紧靠排列，占据空间面积小。同单位换热面积的情况下比管壳式换热器小很多。

③清洗容易：经过长期工作，肯定要进行清洗作业。板式换热器由于采用夹板固定，所以其拆装便利，清洗过程简单。

④使用寿命长：板式换热器板块材质由锈钢和钛合金板片压制而成，可抗各种酸性腐蚀，还不容易老化。

⑤适应性强：板式换热器可以通过增加金属板，从而改变功率大小，这样就可以适用各种工艺要求。

2、工作原理

板式换热器的不锈钢金属板材在安插组装式，采用相互倒置的模式，这样就可以形成一个网状触点，从而让通道内的流体变成网状流体。以至于流体从一端流入另一端想成一个单向流通回路，又或者逆向形成对角流，以达到传热的目的。

青岛板式换热器易造成哪些问题

1、堵塞问题

换热器工作时，前后存在的压损增大，并且前后压力参数超过0.1MP，那可能就说明换热器可能出现堵塞的情况，这时候就要进行停工清洗并去除杂物。

2、换热器内部气体未排出

在安装完工第一次运行时，就要注意内部是否存在大量空气，这是就要检查排气系统，在排完空气之后再进行正式运行。

3、系统内水质出现问题，让换热器内部结垢

面对这种情况，第一种办法就是关闭机器，拆卸下来清洗。另一种就是化学清洗。

4、换热器泄露

如果换热器出现泄露，那么前后的压强就一致，说明换热器内部在串水。内部泄露就要及时更换板片;外面泄露就要重新更换密封垫片。

青岛板式换热器构造是怎样的？

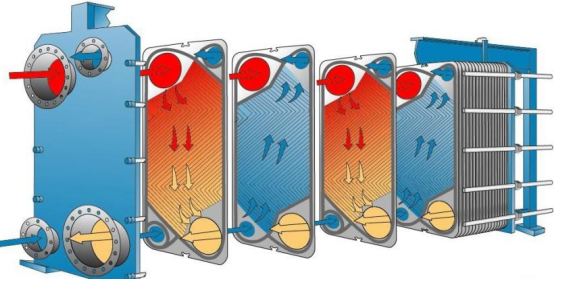

青岛板式换热器构造是由许多冲压有波纹薄板按一定间隔，四周通过垫片密封，并用框架和压紧螺旋重叠压紧而成，板片和垫片的四个角孔形成了流体的分配管和汇集管，同时又合理地将冷热流体分开，使其分别在每块板片两侧的流道中流动，通过板片进行热交换。

板式换热器的优化设计计算，就是在已知温差比NTUE的条件下，合理地确定其型号、流程和传热面积，使NTUp等于NTUE。

青岛板式换热器构造

基本组成结构

⒈板式换热器板片和板式换热器密封垫片。

⒉固定压紧板。

⒊活动压紧板。

⒋夹紧螺栓。

⒌上导杆。

⒍下导杆。

⒎后立柱。

板式换热器的基本结构

板式换热器主要由框架和板片两大部分组成。

板片由各种材料的制成的薄板用各种不同形式的磨具压成形状各异的波纹，并在板片的四个角上开有角孔，用于介质的流道。板片的周边及角孔处用橡胶垫片加以密封。

青岛板式换热器构造由固定压紧板、活动压紧板、上下导杆和夹紧螺栓等构成。

板式换热器是将板片以叠加的形式装在固定压紧板、活动压紧板中间，然后用夹紧螺栓夹紧而成。

通过以上的内容，我们已经了解了青岛板式换热器构造是怎样的了， 可见，青岛板式换热器是有很多的部分组成的，这些部分都有不同的作用，具体的可以咨询凯尼尔。
