板式换热器的用途广泛，但它的工作原理和实际发挥的作用可能是我们不了解的，今天凯尼尔带大家一起了解一下。

供暖板式换热器简介

暖气热交换器是在制造暖气与回收暖气热量过程中，采用的热量交换设备。

供暖板式换热器的型式主要有框架式(可拆卸式)和全焊式、钎焊式三大类，板片形式主要有人字形波纹板、水平平直波纹板和瘤形板片三种。

暖气板式换热器

根据结构，板式换热器的分类

1、可拆卸板式换热器(又叫带密封垫片的板式换热器)

2、焊接板式换热器

3、螺旋板式换热器

4、板卷式换热器(又叫蜂窝式换热器)

板式换热器的构成和工作原理

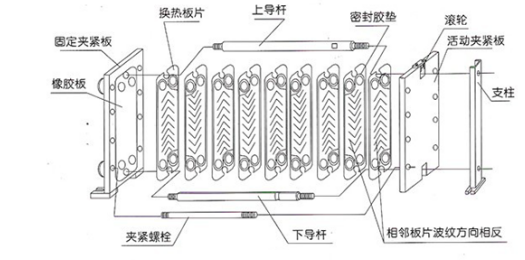

供暖板式换热器主要由框架和板片两大部分组成。板片由各种材料的制成的薄板用各种不同形式的磨具压成形状各异的波纹，并在板片的四个角上开有角孔，用于介质的流道。板片的周边及角孔处用橡胶垫片加以密封。框架由固定压紧板、活动压紧板、上下导杆和夹紧螺栓等构成。板式换热器是将板片以叠加的形式装在固定压紧板、活动压紧板中间，然后用夹紧螺栓夹紧而成。

液体的流量、物理性质、压力降和温度差决定了板片的数量尺寸，液体的化学性能、腐蚀特性决定了板片及胶垫的材质，不同的波纹板结构设计不公提高了湍流程度，并且形成许多支撑点，足以承受介质间的压力差。

板式换热器在锅炉供炉供水中的用途

节能，供暖中通过板式换热器间接连接系统相比于直连供暖系统更加节能环保。

保护锅炉：以锅炉做热源的，保护锅炉不受水垢影响，因为加板式换热器后锅炉的水单独循环，基本上不存在外部大剂量进水，从而有效减少水垢，延长锅炉寿命。

保护供暖管材：集中供暖中使用板式换热器，一是如果管道采用地暖管，在其不耐高温的情况下，通过换热器降到合适的温度，从而保护地暖管;二是能够起到克服集中供暖管道杂质的作用，有利于保护管材，延长使用寿命。

以上就是今天凯尼尔为大家整理的暖气板式换热器的科普知识，其中包括板式换热器的解释，构成和工作原理以及在锅炉供水中的作用。
